Предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
Диапазон измерения
| ТХК-1193, -1193-01, -02; 1293, -1293-01 |
-40...+600 °С |
| ТХА-1293, -1293-01 |
-40...+800 °С |
| ТХА-1193Т4, -1193-01Т4, -02Т4 |
-40...+900 °С |
| ТХА/ТНН-1193Т1/1293Т1, -01Т1, -02Т1 |
-40...+1000 °С |
Класс допуска чувствительного элемента:
для ТХА, ТЖК, ТНН — 1,2;
для ТХК — 2.
В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды
|
Материал защитной арматуры
|
Измеряемая среда
|
|
Сталь 12Х18Н10Т
|
Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей.
При температуре до +800 ºС — неподвижные окислительные газовые среды, при температуре до +600 ºС — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты.
|
|
Сталь 10Х23Н18 (Т1)
|
Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 ºС (из-за склонности стали к отпускной хрупкости).
Сталь – немагнитная, не устойчива к серосодержащим средам.
|
|
Сталь 10Х17Н13М2Т (Т4)
|
Агрессивная кислотная среда, включая действие растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры +400 ºС.
|

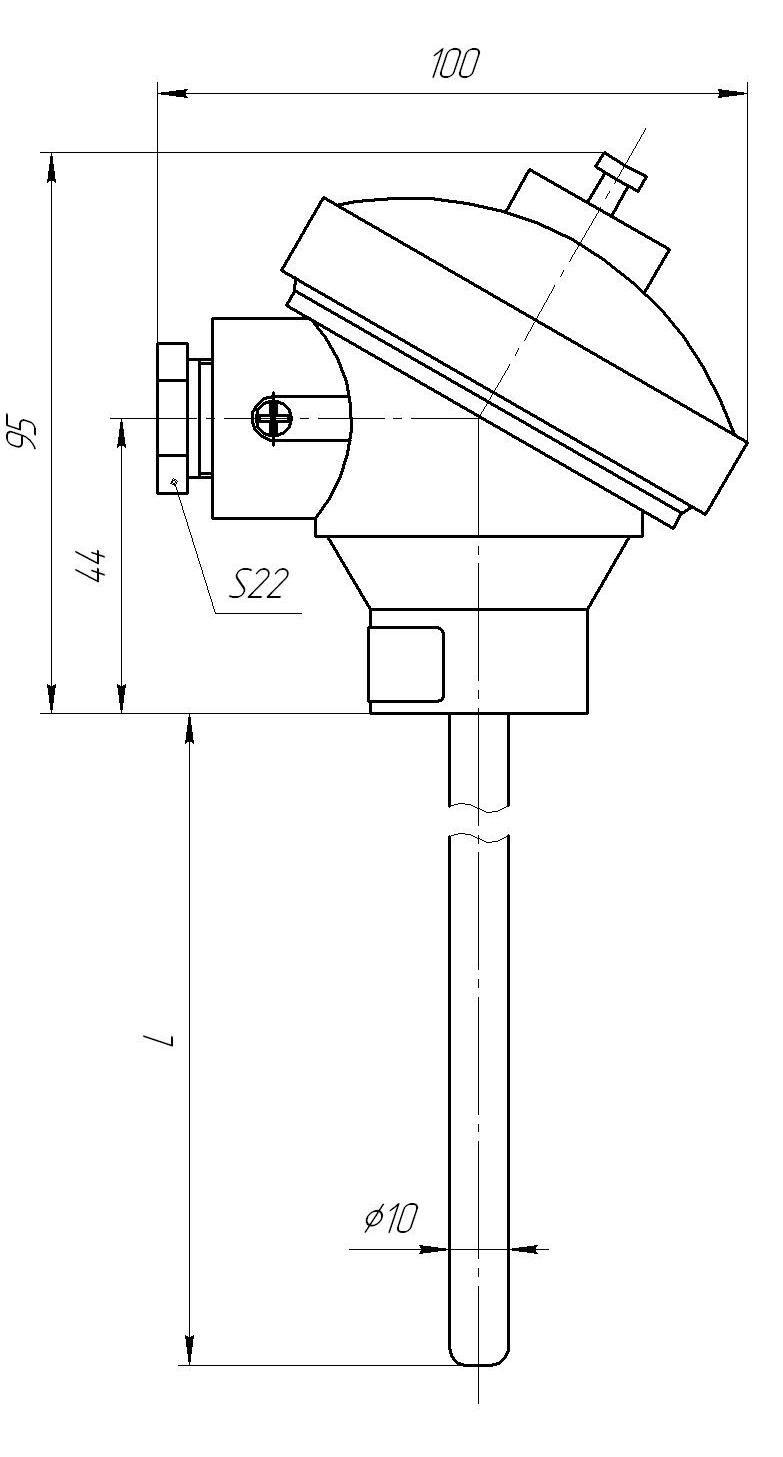

| ТХА/ТХК/ТНН-1193 |
Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, без штуцера. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Один чувствительный элемент.
|
| ТХА/ТХК/ТНН-1293 |
То же, что ТХА/ТХК/ТНН-1193, но разборная конструкция со сменной термометрической вставкой. |

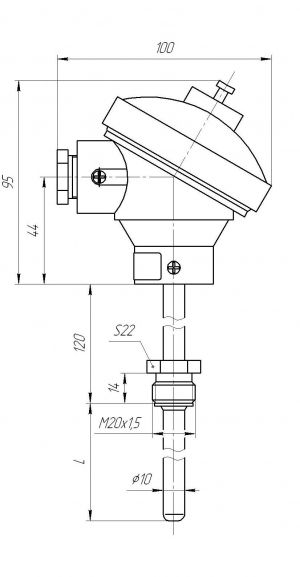

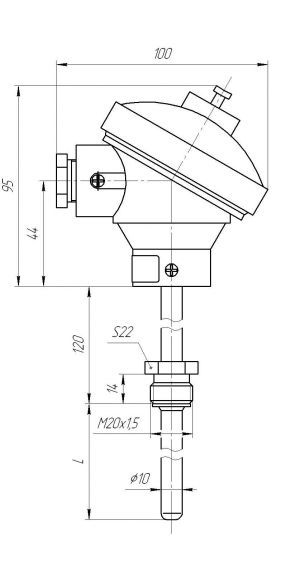

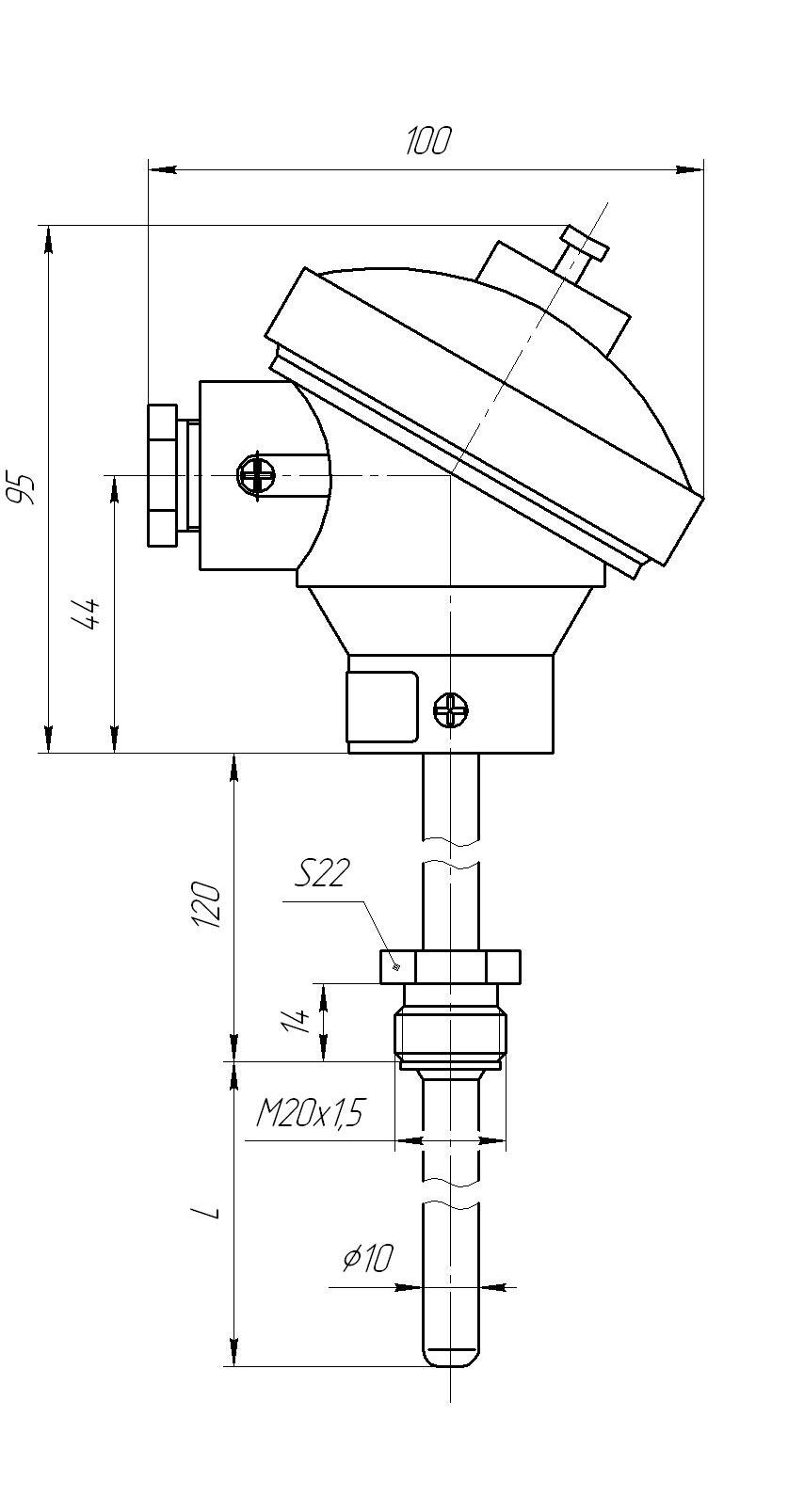

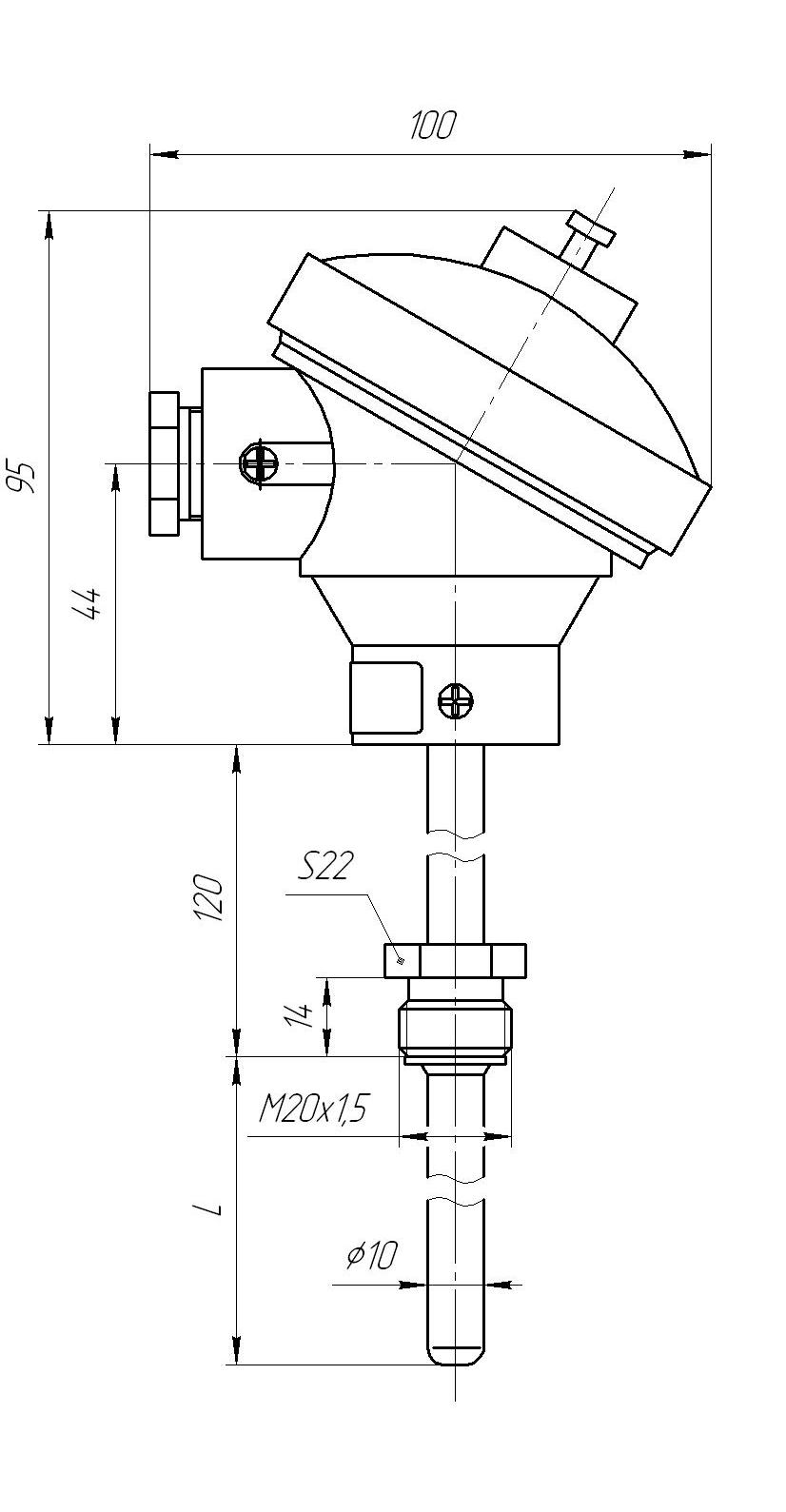

| ТХА/ТХК/ТНН-1193-01 |
Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, штуцер подвижный М20х1,5. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3 МПа. Один чувствительный элемент. |
| ТХА/ТХК/ТНН-1293-01 |
То же, что ТХА/ТХК/ТНН-1193-01, но разборная конструкция со сменной термометрической вставкой. |
| ТХА/ТХК/ТНН-1193-02 |
Материал головки — алюминиевый сплав. Защитная арматура — Ø10 мм, штуцер подвижный М20х1,5 и утонением 8х60 мм. Рабочий спай изолирован.Термоэлектроды Ø1,2 мм. Условное давление измеряемой среды Ру=6,3 МПа. Один чувствительный элемент.
|
| ТХА/ТХК/ТНН-1293-02 |
То же, что ТХА/ТХК/ТНН-1193-02, но разборная конструкция со сменной термометрической вставкой. |
