Датчики температуры
Термометры сопротивления
Термометры сопротивления ТСМ/ТСП
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р

ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р

ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р

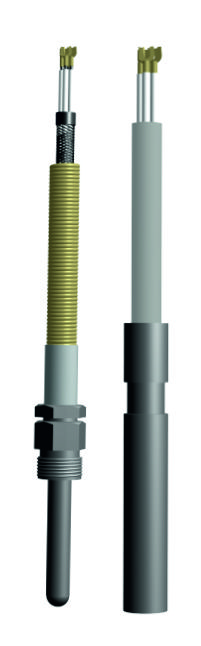

Бескорпусные термометры сопротивления, в том числе для измерения температуры поверхности твердых тел и малогабаритных подшипников.

Интервал между поверками — 4 года

Гарантия18 месяцев с момента ввода в эксплуатацию
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
ТСП
ТСП
ТСМ
ТСМ
Исполнение
00
Б
Б
01
01
01Б
01Б
04
04
04Б
04Б
05
05
05Б
05Б
06
06
06Б
06Б
09
09
09Б
09Б
10Р
10Р
11Р
11Р
12Р
12Р
Вид взрывозащиты
Без взрывозащиты
Exia
Ex
Температурный диапазон
-50 ... +150 ºC
-50 ... +180 ºC
-50 ... +200 ºC
-50 ... +260 ºC
Длина монтажной части, (l), мм
60
60
80
80
100
100
120
120
160
160
170
170
180
180
200
200
250
250
320
320
400
400
500
500
(НСХ) Номинальная статическая характеристика чувствительного элемента
50П
50П
100П
100П
Pt100
Pt100
50М
50М
100М
100М
Измеряемая среда
Газ
Жидкость
Подшипники и поверхности твердых тел
Материал корпуса
Без корпуса
Тип присоединения к процессу
Передвижной штуцер M20×1.5
Неподвижный штуцер M16×1.5
Неподвижный штуцер M20×1.5
Без крепежных элементов
Передвижной штуцер М16×1.5
Класс допуска чувствительного элемента
A
А
B
В
C
С
Количество чувствительных элементов
1
2
Схема соединения проводников с ЧЭ
2
2
4
4
2×2
2×2
Материал арматуры/оболочки кабеля
12Х18Н10Т
Утонение, мм
4
5
без утонения
Степень пылевлагозащиты (IP)
IP50
IP55
IP66
Добавить другое устройство
Сбросить конфигуратор
Добавить в заказ
Основные технические характеристики

Предназначены для измерение температуры на пресс-формах термоформовочных машин при изготовлении изделий из пластмассы.

HCX по ГОСТ Р 8.625:

— для ТСП: 100П (W100= 1,391).

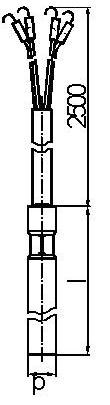

Без головки, с кабельным выводом (провод МГТФ). Наружная оболочка кабеля из гибкой кремнийорганической трубки. Кабель герметичен к окружающей среде, выдерживает рабочую температуру +200 °С. Защитная арматура — сталь 12Х18Н10Т. Дополнительная защита места соединения арматуры и трубки ТКР фторопластовой трубкой.

Документы, ПО, опросные листы

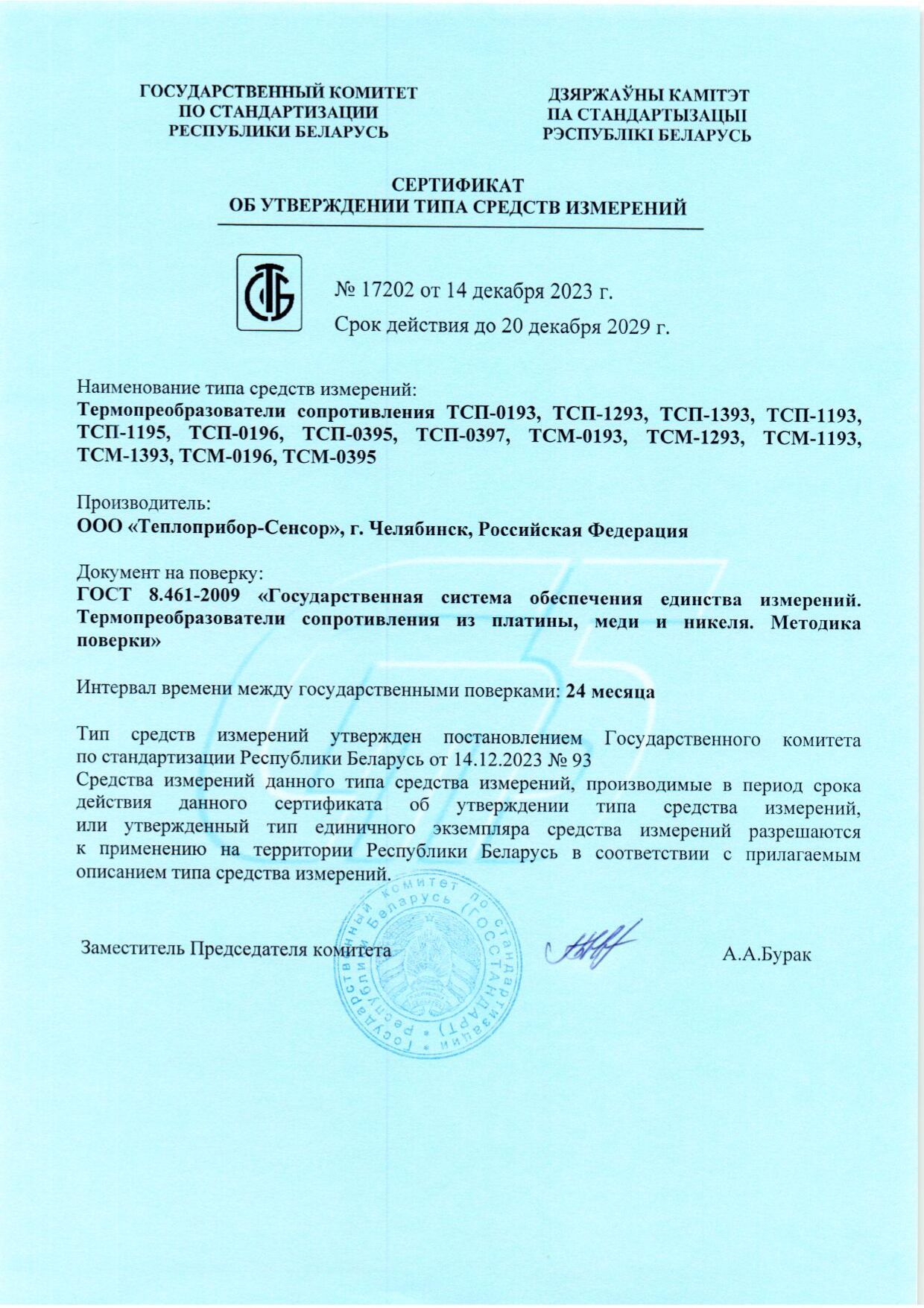

Свидетельство об утверждении типа СИ (Казахстан, rus.ver )Файл pdf, 0,18 МБ Сертификат об утверждении типа средств измерений № 56560-14Файл pdf, 0,38 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Свидетельство об утверждении типа СИ (Казахстан, kz.ver)Файл pdf, 0,19 МБ Опросный листФайл docx, 0,58 МБ Сертификат соответствия SIL3Файл pdf, 2,22 МБ Сертификат соответствия по сейсмостойкостиФайл pdf, 3,13 МБ Сертификат об утверждении типа СИ р.БеларусьФайл jpeg, 0,31 МБ Руководство по эксплуатации ТCМ-0196-13...20Файл pdf, 1,5 МБ Руководство по эксплуатации ТСП-0196Файл pdf, 0,52 МБ Руководство по эксплуатации ТCП-0196-10РФайл pdf, 0,41 МБ
